【热文】嘉兴海棠电子对CAT8八类网线标准、测试与应用解析

时间:2019-08-08 来源:浙江热线

网线 分CAT5五类、CAT5E 超五类 、CAT6六类、CAT6A超六类、CAT7七类、CAT7A超七类、CAT8八类,数字越大,代表版本越新、手段越先进、宽带越高。目前跟着收集手段的日益成长和物联网家产的崛起,近几年CAT8八类网线热度垂垂兴起,CAT8 八类网线支撑40Gb/s的传输,是今朝网络线能到达的极限传输速度10GB/S的4倍。网线在收集传输经由中起到一个承接载体的脚色,网线的优劣会直接影响网速卡顿、页面堕落等不良状况,那么CAT8 八类网线的现状如何,在现在的应用中CAT8八类网线又有如何的成长趋向?接下来,嘉兴海棠电子将为您逐一梳理。

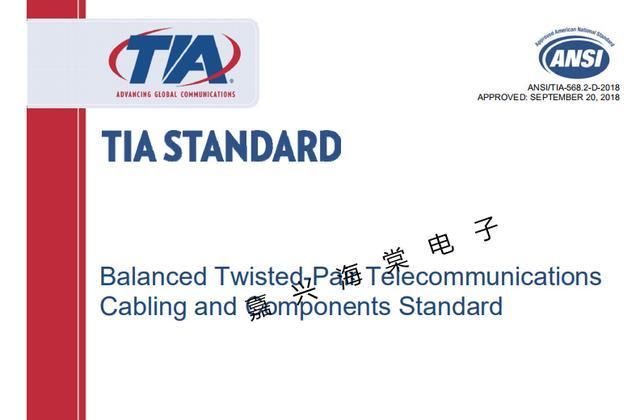

图1:CAT8八类网线TIA-568.2-D-2018榜样

对付差异版本的CAT8 八类网线,它们处于不同的核准阶段。美国版本的 CAT8 八类网线 已于 2016 年在 ANSI/TIA-568-C.2-1 榜样中得到了批准,目前美国最新版本CA8八类网线于2018年底在 TIA-568.2-D-2018标准中得到批准。

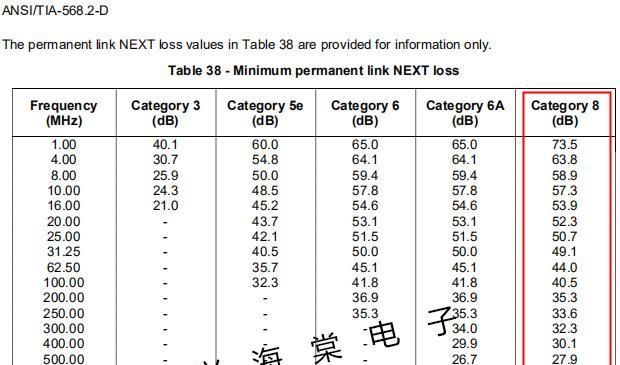

图2:TIA-568.2-D-2018圭表中对CAT8八类网线链路中各传输性能指标

ISO 11801第三版国际圭表中包含了两种 CAT8 八类网线的版本,在2017年秋季得到核准。ISO 11801第三版将包括两个差别的CAT8 八类网线性能等级:Class I 采用基于 Class EA 的 RJ45 连接器,这与美国的 ANSI/TIA CAT8 标准大致不异。Class II 采用非 RJ45 的毗连器而且将 Class FA 的频率扩展至 2000MHz。但是无论是 Class I 还是 Class II 都撑持 40GBase-T 的以太网。

除了上述之外,自 2014 年以来尚有一个 TR ISO11801-9901 的模范描写了基于非 RJ45 体系撑持 40GBase-T 的布线。这个最早的第一版 40GBase-T 布线模范在 2017 年被ISO 11801第三版庖代。

CAT8八类布线榜样和测试圭臬:

布线测试是在一套单独的圭表中定义的。TIA 1152-A 标准于 2016 年秋季获得批准,个中规定了基于 ANSI / TIA CAT8机能等级的结构化布线认证所需的参数和准确性。

相应的 IEC 61935-1 第 5 版标准将于 2017 年秋季批准。它规定了基于 ISO / IEC 机能等第至 Class II 级的结构化布线认证所需的参数和准确性。它还区分了 Class I 和 Class II 在测试 2000MHz 频率时的精度极限值。

两种榜样界说了如何测试从 CAT5E 到 CAT8.2元器件组成的布线,以及哪些精度需要达到 2GHz 频率局限。

目前可支持CAT8 八类网线的连接器模块:

具有 RJ45 接口的CAT8 八类网线(ANSI / TIA)/ 8.1(ISO / IEC)毗连器模块和具有“非 RJ45”接口(例如 TERA,ARJ45,GG45 和 MMCPRO)的 CAT 8.2(仅 ISO / IEC)连接器模块可用于构建高达 2000MHz 带宽的结构化布线。支撑 25 / 40GBASE-T(IEEE 802.3bq)应用。

支持CAT8 八类网线测试的主流测试仪

目前市场上支持CAT8 八类网线测试的主流测试仪有FLUKE DSX-8000、JDSU Certifier40G、WireXpert 500,其中WireXpert 500 是唯逐一款 500MHz CAT6A / Class EA测试仪,可以过程升级来支持CAT8 八类网线和 Class I 和 Class II 的认证测试。为了确保测试的精确性,仪表必要返回给 Softing 授权的办事中心举行进级。Softing 将实验必要的进级步调,并将完成 2500MHz 的厂级校准。

CAT8 八类网线的应用

(1)布线

由于CAT8 八类网线 / I 类和 II 类信道的长度限定为 30m,它首要应用于数据中心,而不需要传统的 100m 完备布线。

骨干布线和接入点布线也或者成为常规企业大楼中的应用。很多大楼的主干小于 30米,室内的许多接入点不必要很长的电缆。或许预见,接入点的速率将来会超过 10Gbit/s,是以必要比 CAT6A 更好的布线。

对付家庭而言,某些应用也梗概是高速结构化布线的催化剂。家庭中布线的典范长度与数据中央的局限约略沟通,是以CAT8 八类网线或许也成为家庭面向未来的布线选择。非常是在可延续方面,家庭布线是永劫间梗概永久的,预埋敷设CAT8八类线是一种非常好的选择。

(2)以太网速率

最常用的应用是 40GBase-T。IEEE 有一个相对较新的当作,25GBase-T 以太网速度。究竟证实,25GBase-T 实际上会比 40GBase-T 找到更多的撑持者。一方面本钱是因为25GBase-T 的收发器比 40Gbase-T 的生产成本低。另一方面是因为速度聚合,在数据中心,下一个更高的速率是 100Gbit / s 以太网,凡是在光纤布线上。将 4 x 25Gbit / s 聚合成一个 100Gbit / s 线路比将 40Gbit / s 线路聚合成 100Gbit / s线路更轻易。

CAT8八类网线的制造难度

40 Gbit / s 严格要求了CAT8 八类网线布线机能要高达 2000MHz 。海内厂家因为多为临盆超五类、六类、超六类中低端网线产品为主,限制于网线开辟技术,大部门厂家在CAT8八类网线试制中传输机能在2000Hz频率点出现尖峰,导致传输机能分歧格。目前海内真正能出产CAT8八类线网线的厂家屈指可数, 嘉兴 海棠电子即是拥有成熟量产本领的厂家。

嘉兴海棠电子依据IEC61156-9和ANSI/TIA-568C.2两个标准(传输频率为2GHz)举办8类通信网线产品的研制,公道设计8类数字通讯电缆的结构,体例正确的制造工艺来餍足衰减、阻抗、串音、回波耗损等关键机能参数,由于8类通讯电缆的出产掌握关键较多,各布局参数间又彼此制约,并终极影响电缆的高频传输特征,海棠电子在研发通过中经由重复试验、较量、分析后调整相干工艺参数,从而保证了8类数字通信电缆的成功研发。

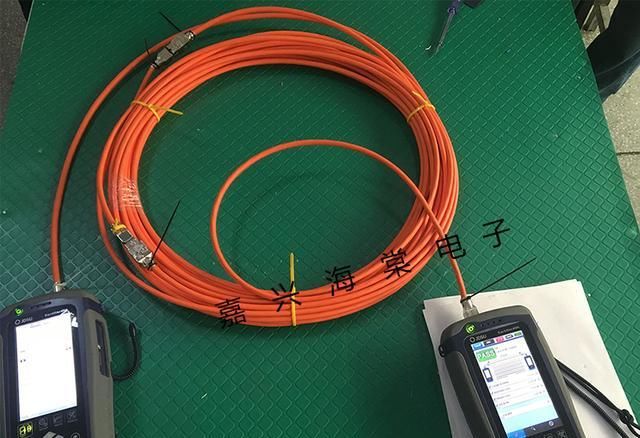

嘉兴海棠电子八类JDSU Certifier40G测试PASS过程

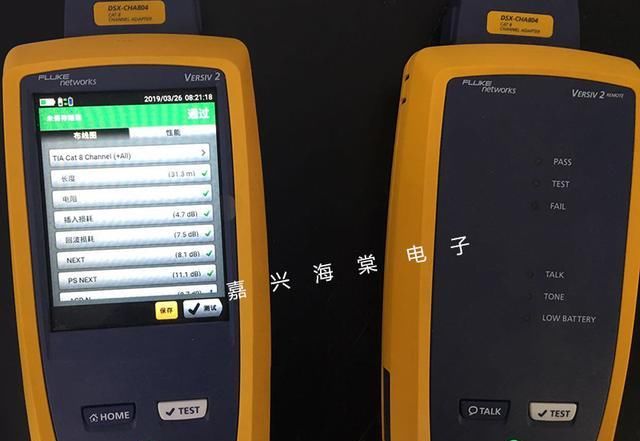

嘉兴海棠电子CAT8八类FLUKE测试PASS过程

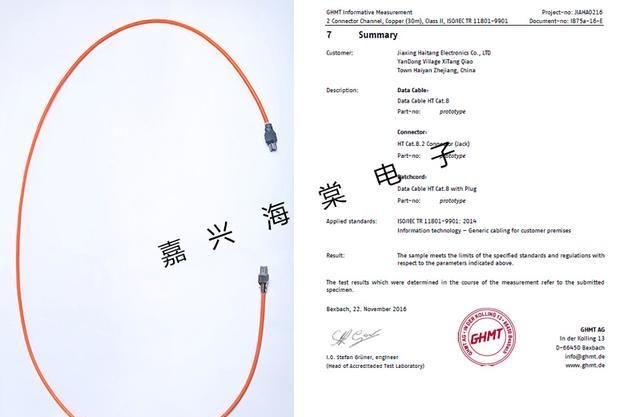

2015年海棠电子依靠过硬的技术攻关实力在海内研发出了第一款切合八类模范的通信网线,并获得了GHMT国际认证。海棠电子8类配套模块“一种强化收集传输屏障功能的CAT8网线插头”、“一种强化网络传输樊篱功效的CAT8网线评论辩论”已获得发现专利授权。

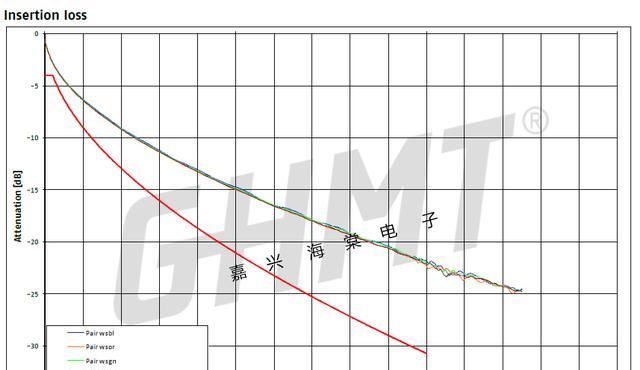

GHMT插入损耗测试

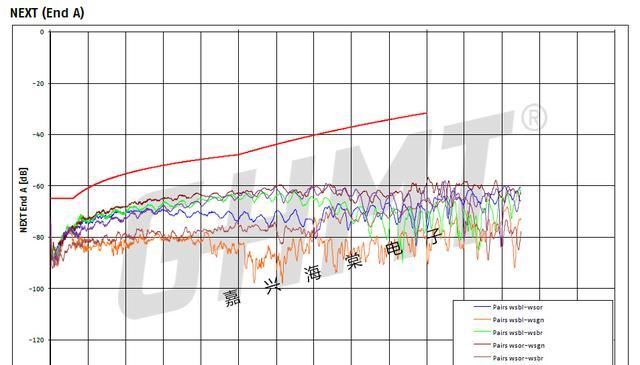

GHMT近端串扰测试

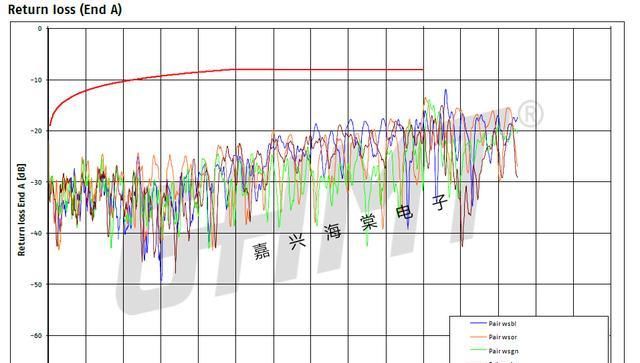

GHMT回波耗损测试

今朝,CAT8八类数据电缆已最先得到各大运营商和制造商的高度关注,它为网络建设提供了高性价比的传输媒介,随着网络信息期间的快速更迭,有着精良的市场远景。

从测试效果或许看到,嘉兴海棠电子CAT8八类网线在频率为2GHz时,插入消费、近端串扰、回波消费等传输性能均符合要求,而且各项传输性能在2000Hz频率点后非常安稳,没有形成尖峰,传输性能异常优异。

CAT8 八类网线能餍足民众传输高效且灯号镇定的需求,跟着公共群体对传输性能要求的越来越高,八类网线会渐渐成为短隔断传输的首要设备。

收集的应用正在快速演变与进化,每一个收集的升级企图时候都市因手段需求、预算、规模以及业务优先级而差异。嘉兴海棠电子很乐意,今后继续分享 CAT8 八类网线相干专业知识的研究。
